Plan de l'infrastructure CUB¶

L'entreprise CUB dispose d'une infrastructure complexe avec un site central et différentes agences interconnectées. De plus, cette infrastructure est transposée dans le laboratoire SISR 2 du BTS SIO. Ainsi, il est indispensable de disposer de ces informations afin d'avoir une vue complète et précise de l'architecture.

Schéma logique¶

Le schéma logique représente l'organisation logique du réseau : les adresses IP, les VLANs, les zones (LAN, DMZ, WAN) et les flux entre les équipements.

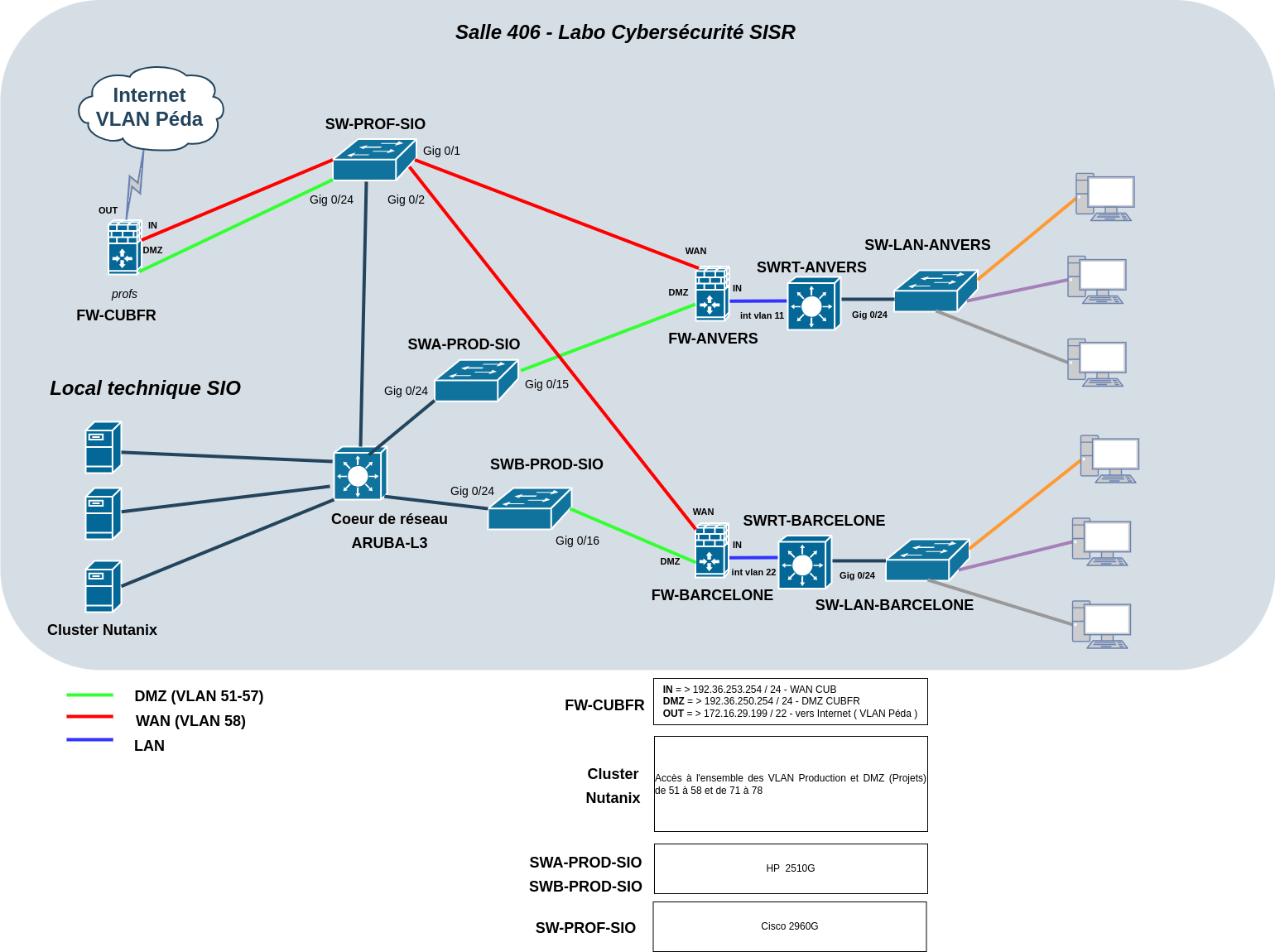

Schéma physique¶

Le schéma physique représente l'implantation matérielle de l'infrastructure : les équipements réels (switchs, routeurs, pare-feux, serveurs) et leurs interconnexions câblées.
