VLSM & Routage
Auteur : KADA Amine
Classe : BTS SIO 2 - Option SISR
Date : 22/01/2026
Contexte : VLSM & Table de routage CUB - Situation 1
Calcul VLSM - Agence Dortmund¶
- VLAN 54 - Production - 120 Hôtes
- VLAN 10 - Clients - 32 Hôtes
- VLAN 20 - Admin Sys.Réseau - 6 Hôtes
- Adresse de sous-réseaux : 192.168.4.0/24
Sous-réseau 1 : Production — 120 hôtes¶
120 + 2 = 122 → 2⁷ = 128 → 32 - 7 = 25 → CIDR /25 - Réseau : 192.168.4.0 /25 - Masque : 255.255.255.128 - IP utilisables : 192.168.4.1 à 192.168.4.125 - Passerelle : 192.168.4.126 - Broadcast : 192.168.4.127
Sous-réseau 2 : Clients — 32 hôtes¶
32 + 2 = 34 → 2⁶ = 64 → 32 - 6 = 26 → CIDR /26 - Réseau : 192.168.4.128 /26 - Masque : 255.255.255.192 - IP utilisables : 192.168.4.129 à 192.168.4.189 - Passerelle : 192.168.4.190 - Broadcast : 192.168.4.191
Sous-réseau 3 : Admin Sys.Réseau — 6 hôtes¶
6 + 2 = 8 → 2⁴ = 16 → 32 - 4 = 28 → CIDR /28 - Réseau : 192.168.4.192 /28 - Masque : 255.255.255.240 - IP utilisables (hôtes) : 192.168.4.193 à 192.168.4.205 - Passerelle : 192.168.4.206 - Broadcast : 192.168.4.207
Tableau VLSM¶
| ID VLAN | Nom | Réseau | CIDR | Masque | Première @ | Dernière @ | Broadcast |
|---|---|---|---|---|---|---|---|
| 84 | DMZ (externe) | 192.36.4.0 | /24 | 255.255.255.0 | 192.36.4.1 | 192.36.4.254 | 192.36.4.255 |
| 54 | Production | 192.168.4.0 | /25 | 255.255.255.128 | 192.168.4.1 | 192.168.4.126 | 192.168.4.127 |
| 10 | Clients | 192.168.4.128 | /26 | 255.255.255.192 | 192.168.4.129 | 192.168.4.190 | 192.168.4.191 |
| 20 | Administration | 192.168.4.192 | /28 | 255.255.255.240 | 192.168.4.193 | 192.168.4.206 | 192.168.4.207 |
| 2 | Inter-co SW L3 et FW | 192.168.44.248 | /29 | 255.255.255.248 | 192.168.44.249 | 192.168.44.254 | 192.168.44.255 |
Maquette de notre Agence à Dortmund - CUB¶
-

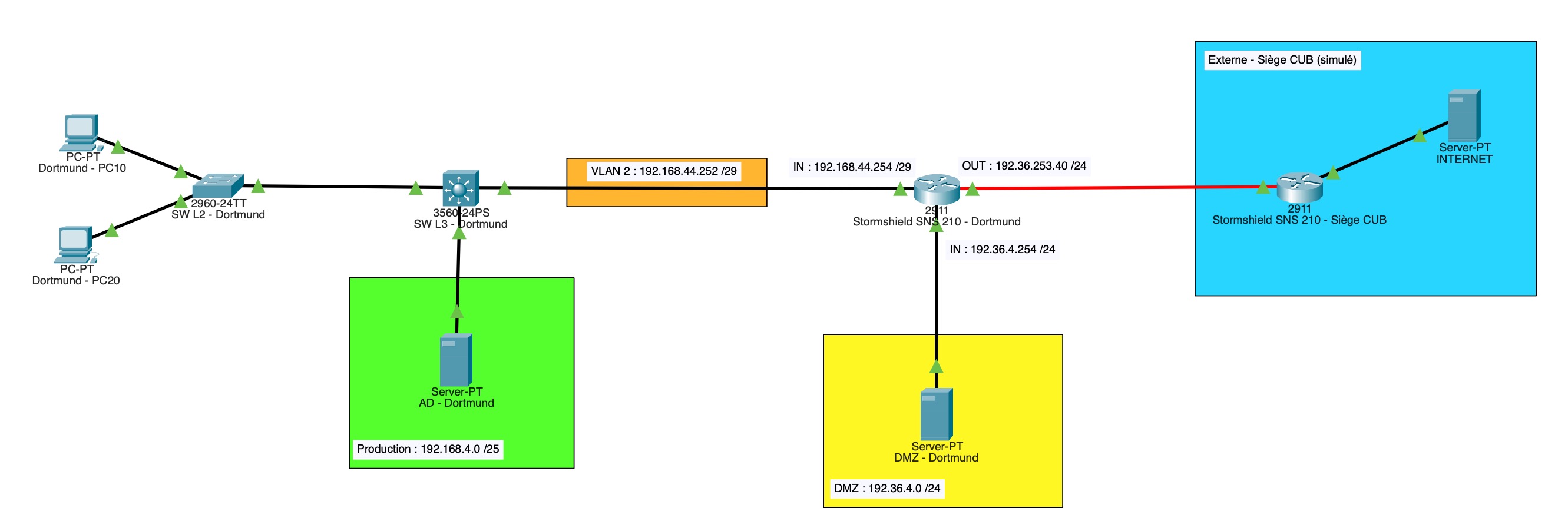

Maquette logique
-

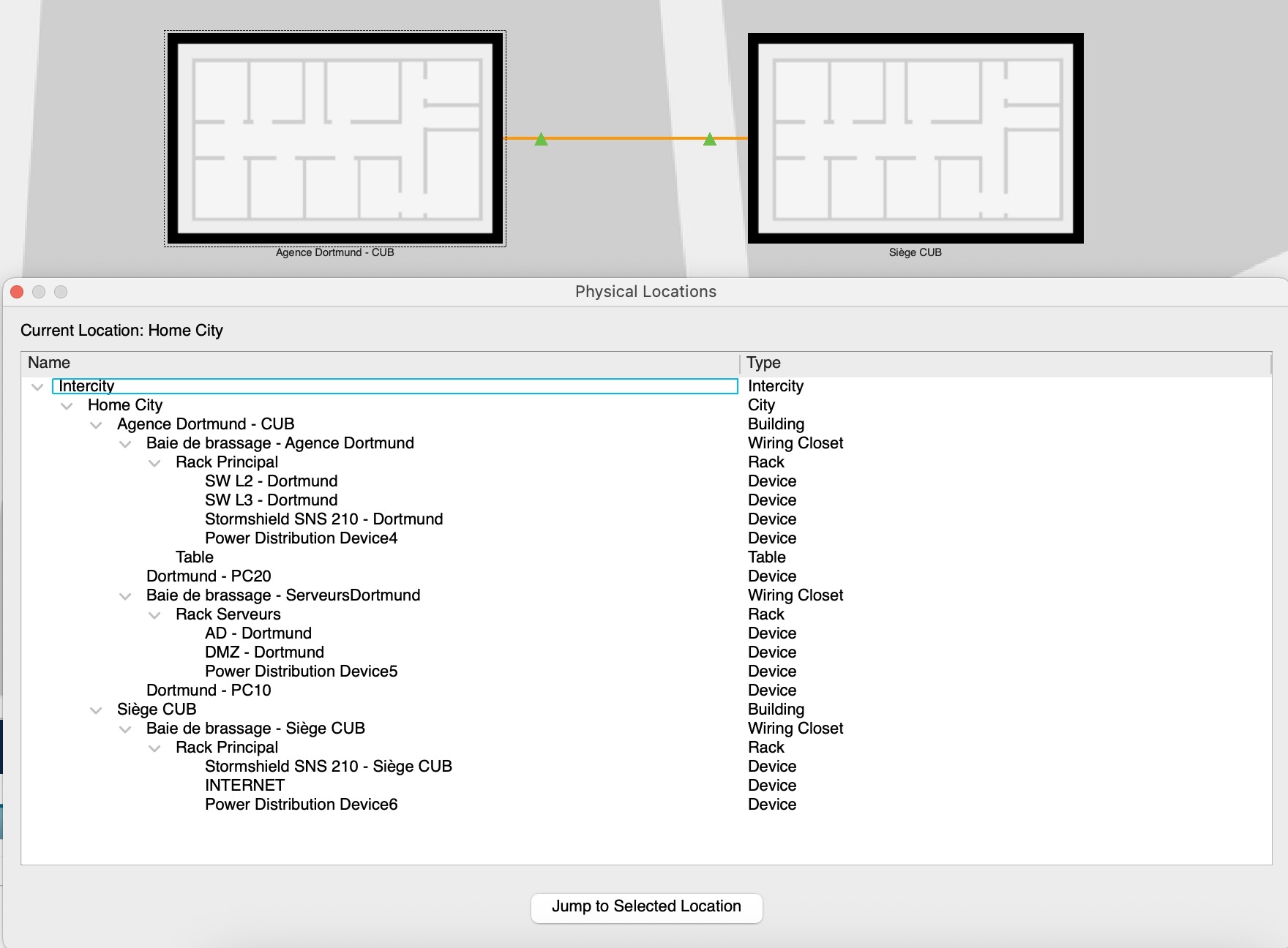

Maquette physique
Table de routage CUB¶
Table de routage coeur du réseau SW_L3_Dortmund¶
| Name | Réseau de destination | Masque | Passerelle IP (Next Hop) | Interface de sortie | Type |
|---|---|---|---|---|---|
| VLAN 54 - Production | 192.168.4.0 | 255.255.255.128 (/25) | - | 192.168.4.126 | C |
| VLAN 10 - Clients | 192.168.4.128 | 255.255.255.192 (/26) | - | 192.168.4.190 | C |
| VLAN 20 - Admin Sys. | 192.168.4.192 | 255.255.255.240 (/28) | - | 192.168.4.206 | C |
| VLAN 2 - Transit LAN | 192.168.44.248 | 255.255.255.248 (/29) | - | 192.168.44.253 | C |
| Route par défaut (Internet) | 0.0.0.0 | 0.0.0.0 (/0) | 192.168.44.254 | 192.168.44.253 | S |
Table de routage Stormshield SNS 210 - Dortmund¶
| Name | Réseau de destination | Masque | Passerelle IP | Interface de sortie | Type |
|---|---|---|---|---|---|
| Réseau LAN | 192.168.44.248 | 255.255.255.248 (/29) | - | 192.168.44.254 | C |
| DMZ Dortmund | 192.36.4.0 | 255.255.255.0 (/24) | - | 192.36.4.254 | C |
| Réseau WAN | 192.36.253.0 | 255.255.255.0 (/24) | - | 192.36.253.40 | C |
| LANs Internes | 192.168.4.0 | 255.255.255.0 (/24) | 192.168.44.253 | 192.168.44.254 | S |
| Route par défaut (Internet) | 0.0.0.0 | 0.0.0.0 (/0) | 192.36.253.254 | 192.36.253.40 | S |
Table NAT CUB¶
| Name | IP SRC Avant | Port SRC Avant | IP DEST Avant | Port DEST Avant |
|---|---|---|---|---|
| LAN | 192.168.4.0 /24 | * | * | * |
| INTER CO | 192.168.44.248 /29 | * | * | * |
| Name | IP SRC Après | Port SRC Après | IP DEST Après | Port DEST Après |
|---|---|---|---|---|
| LAN | 192.36.253.40 | * | * | * |
| INTER CO | 192.36.253.40 | * | * | * |
